IPSLA "CCNP Level"

ال IPSLA توبك مهم وفيه أفكار كتير ... ولو هنلخصها فهنقول إنه الراوتر بيستخدمه علشان يعمل Monitoring لأكثر من Service هل هى شغاله كويس ولا لا

ولو هنتكلم تحديدا على كورس المحترفين CCNP Enterprise فإحنا عندنا فيه 5 أفكار مختلفين هشاركهم معاك كلهم إن شاء الله

وأخر فكرة هشرحها هى أكثر فكرة بتيجى فالإنترفيو ... تابع معايا للأخر وإن شاء الله تستفيد معانا

الفكرة الأولى : إنك تتأكد هل فى reachability ولا لا مع جهاز محدد عن طريق إرسال ICMP - Echo كل وقت محدد وطول مالجهاز بيرد عليك يبقى الدنيا شغالة كويس

وتقدر تطبق أول فكرة من الأمر ده على R1 عاليسار

ip sla 1

icmp-echo 30.0.0.10 source-interface e0/1

طيب إفرض إن الجهاز UP & Running لكن ال Service نفسها اللى عليه مش شغالة وفيها مشكلة ...

يعنى مثلا Web Server or DHCP Server لو عملت عليه Ping يرد لكن وظيفته الأساسيى سواء كتصفح أو كتوزيع IPs مش شغالة

هنا هتفيدك الأفكار القادمة علشان تتأكد من ال Service

الفكرة الثانية :

--------------

إنك تتأكد من خدمة ال Http شغالة كويس ولا لا عن طريق الأمر ده

على R1 عاليسار

ip sla 2

http get http://30.0.0.10

فهيحاول يعمل إرسال Get Request كل شوية للسيرفر علشان يتأكد هو شغال كويس ولا لا

الفكرة الثالثة :

---------------

إنك تتأكد من خدمة ال DHCP شغالة كويس ولا لا عن طريق الأمر ده

على R1 عاليسار

ip sla 3

dhcp 10.0.0.2

فهيحاول كل شوية يحاول يسحب IP من ال DHCP عشان يتأكد هو شغال ولا لا

الفكرة الرابعة مفيدة جدا علشان تحدد ال Delay & Jitter فالشبكة من الراوتر الأول للراوتر التانى أد إيه عشان لو مثلا بتنقل حاجه مهمة زى ال Voip ده هيساعدك جدا

وتقدر تنفذة من الأمر ده على R1 عاليسار

ip sla 4

udp-jitter 30.0.0.2 1234 num-packets 5 interval 5

request-data-size 150

الفكرة رقم 5 وتعتبر أكثر فكرة هتقابلك فالإنترفيو وهى مراقبة الطريق الأساسى لل Static Route وتغيير المسار لمسار بديل بشكل أوتوماتيك عند حدوث عطل فالمسار الأساسى

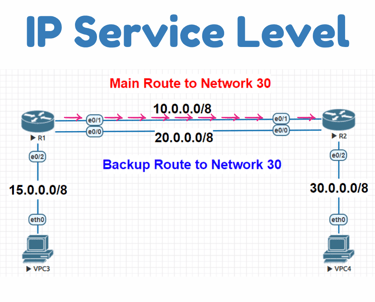

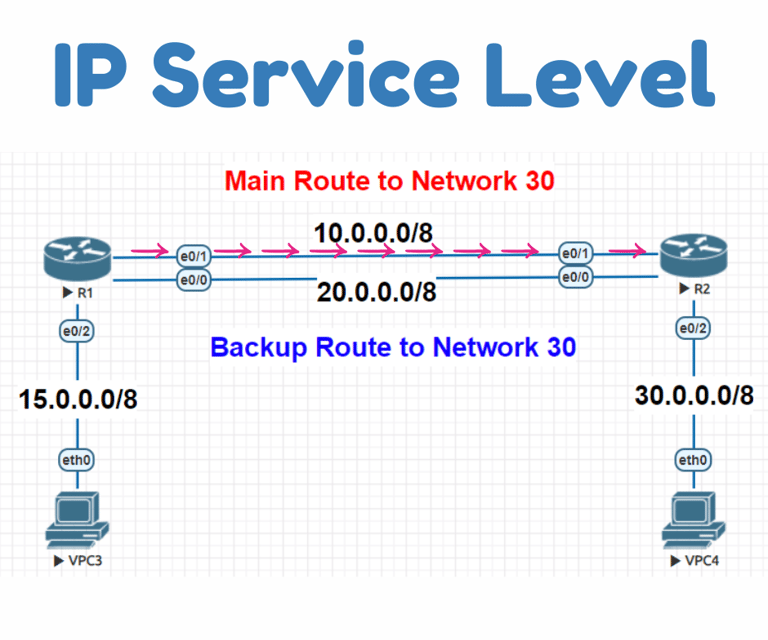

يعنى مثلا فالتصميم اللى فالصورة

R1 بيمشى بشكل أساسى من فوق عن طريق Static Route

والطريق اللى تحت هو ال Backup

فأنا هعمل Track للطريق الأساسى عن طريق الأوامر دى على R1 عاليسار

ip route 30.0.0. 0 255.0.0. 0 e0/1 track 1 .. ده الأساسى

ip route 30.0.0. 0 255.0.0. 0 e0/0 2 ... ده الإحتياطى

وهكمل باقى الأوامر

track 1 ip sla 5 reachability

الأمر ده بيربط ال Track الأول مع ال SLA رقم 5

وده ال SLA رقم 5

ip sla 5

tcp-connect 10.0.0.2 5000 control enable

exit

فأنا كده بحاول أبنى Tcp Session مع الراوتر المقابل على اللينك الأساسى

علشان لما يقع ينقل على اللينك البديل

وعالراوتر رقم 2 هعمل فقط الأمر ده

ip sla responder

ip sla responder tcp-connect port 5000

وبكده نكون وصلنا لنهاية المقال بتاعنا .. شكرا إنك كملت المقال للأخر.
