VRF-Lite

بسم الله والصلاة والسلام على رسول الله
ده أن شاء الله المقال رقم 2 من سلسلة ال VRF ... كوباية القهوه بتاعتك ويلا بينا نبدأ

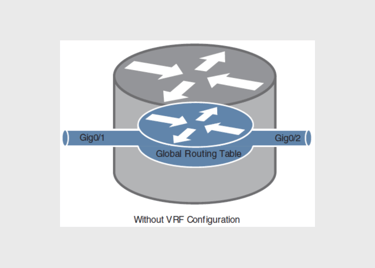

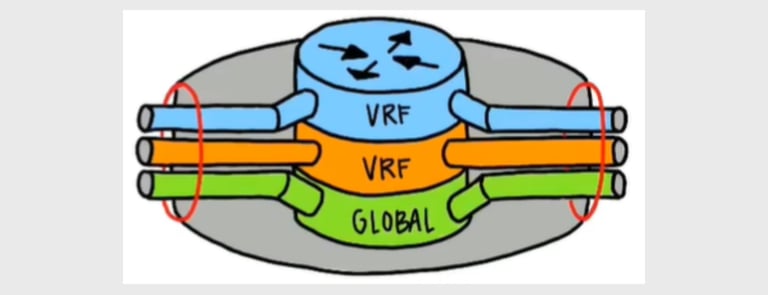

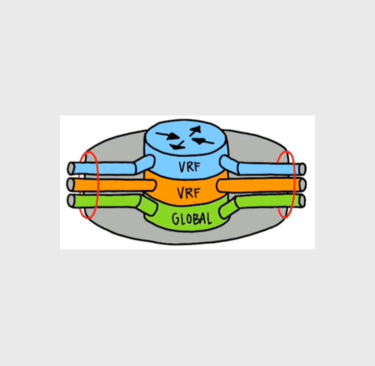

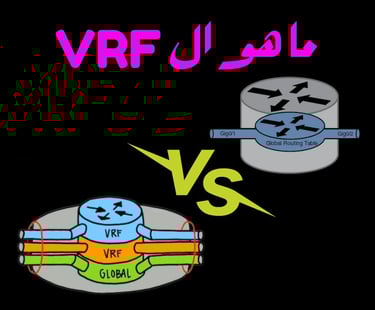

بعد ما وضحنا فالمقال الأول فكرة ال VRF ولية ممكن نحتاجه واية التغيير اللى بيحصل للراوتر وإنه بيكون فى Routing Table لكل VRF

اليوم معانا مثال عملى هيساعدنا نفهم أكتر طريقة عمل ال VRF

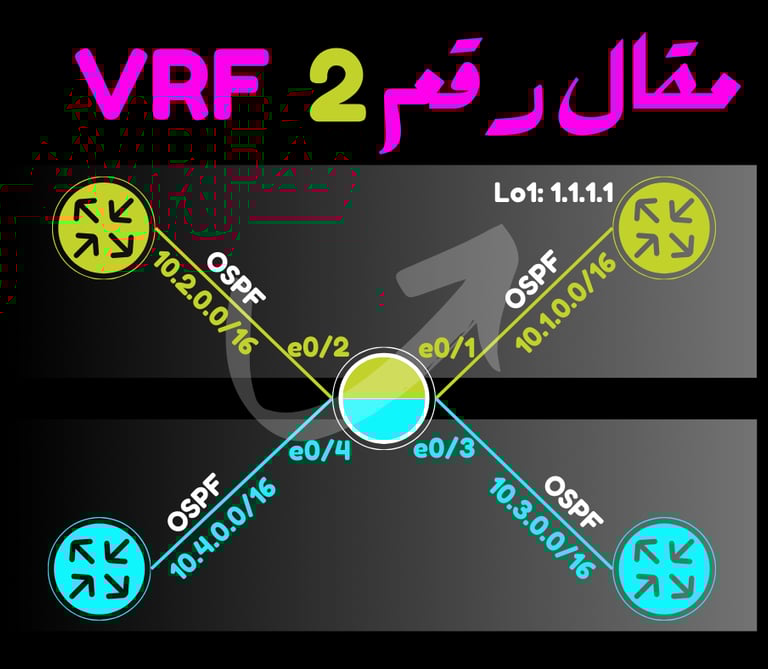

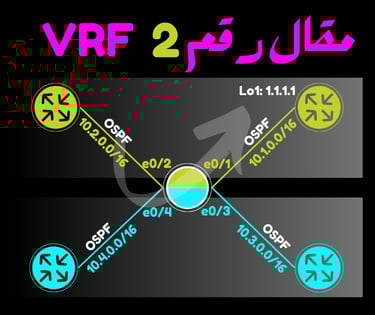

زى ما حضراتكم شايفيين الراوتر اللى فالنص هو راوتر ال ISP وهو اللى هنعمل عليه ال VRF علشان بشكل أساسى يفصل الفروع اللى فوق عن الفروع اللى تحت لانهم ف VRF مختلف

وعشان تعمل كده لازم الأول تعرف ال ISP على ال Yellow VRF اللى فوق

وال Blue VRF اللى تحت

فهنعمل الأوامر دى زى ما ذكرنا امبارح

R(config)# IP VRF Yellow

R(config)# IP VRF Blue

وهنضيف ال Ports اللى فوق لل Yellow VRF واللى تحت لل Blue VRF

زى ما ذكرنا فالمقال الأول بالطريقة دى

int range e0/1-2

no sh

ip vrf forwarding Yellow

وهنكتب ال IP على كل بورت فيهم لوحدة

exit

-------------------------------------

int range e0/3-4

no sh

ip vrf forwarding Blue

وهنكتب ال IP على كل بورت فيهم لوحدة

exit

--------------------------

وعشان ننقل الشبكات من الفرع الأصفر اليمين للفرع الاصفر الشمال هنشغل اى بروتوكول ... وانا اختارت مثلا ال OSPF

فهنشغل ال OSPF لكل VRF لوحده بالطريقة دى

router ospf 1 vrf Blue

network 10 . 3 . 0 . 3 0 . 0 . 0 . 0 area 0

network 10 . 4 . 0 . 3 0 . 0 . 0 . 0 area 0

-------------------------------------

router ospf 2 vrf Yellow

network 10 . 1 . 0 . 3 0 . 0 . 0 . 0 area 0

network 10 . 2 . 0 . 3 0 . 0 . 0 . 0 area 0

EXIT

فى برده طرق تانية ممكن تستخدمها زى مثلا ال Static Route

يعنى مثلا فى Loopback عند الراوتر الأصفر عاليمين إسمه 1 . 1 . 1 . 1

فلو انا عاوز اعلم راوتر ال ISP علشان يوصلة هكتبلة الأمر ده

IP Route VRF Yellow 1 . 1 . 1 . 1 255 . 255 . 255 . 255 e0/1

وبكده إحنا ضمنا بسبب ال VRF انه كل فرع هيوصل للفرع المقابل فنفس اللون .. الأصفر يمين مع الأصفر شمال والأزرق يمين مع الأزرق شمال

طيب أفرض إحنا عاوزين الأزرق والأصفر يتكلموا مع بعض .. ينفع نعمل كده لو عاوزين ؟؟؟

آه ينفع .. وده هيبقى موضوع المقال القادم إن شاء الله

لو إستفدت من المقال ممكن تشاركه من هنا

للتواصل و حجز الكورسات عبر

المقال الثانى

VRF-Lite

بسم الله والصلاة والسلام على رسول الله

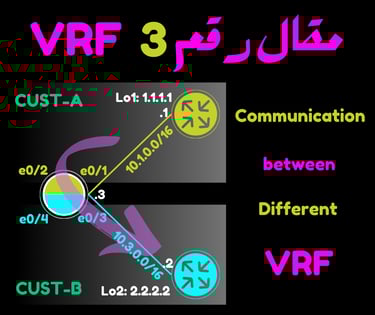

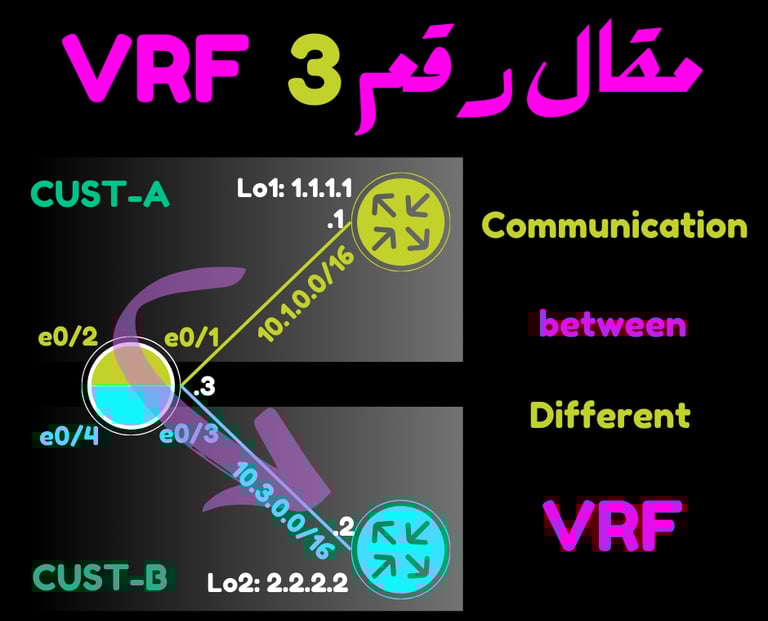

ده أن شاء الله المقال رقم 3 من سلسلة ال VRF ... كوباية القهوه بتاعتك ويلا بينا نبدأ

فالمقال رقم 3 هنشرح فكرة التواصل بين Different VRF

الطبيعى انهم ميوصلوش لبعض .. طيب افرض عاوزينهم يوصلوا لبعض نعمل ايه ؟؟

عندنا أكثر من طريقة عشان نعمل الموضوع ده

الطريقة الأولى باستخدام ال Static Route

هنروح عند كل Customer سواء فوق او تحت ونعمل Default Route علشان نقوله لو محتاج توصل لأ مكان روح لل Service Provider وهو هيوصلك .. فهنكتب الأمر ده

CUST-A(config)# ip route 0. 0. 0. 0 0. 0. 0. 0 10. 1. 0. 3
CUST-B(config)# ip route 0. 0. 0. 0 0. 0. 0. 0 10. 2. 0. 3

وعلى سبيل المثال هنعمل على كل Customer رقم Loopback علشان ن test بيه ال Connectivity

CUST-A(config)# int lo 1
no sh
ip add 1 .1 .1 .1 255 .255 .255 .255
exit
---
CUST-B(config)# int lo 2
no sh
ip add 2 .2 .2 . 2 255 .255 .255 .255
exit
----

دلوقتى عند راوتر ال ISP هنعلم كل VRF ازاى يوصل لرقم ال Loopback الخاص بال VRF الآخر ...

هنبدأ ب VRF CUST-B وهنعلمه ازاى يوصل لرقم Loopback 1

ISP(config)# ip route vrf CUST-B 1 .1 .1 .1 255 .255 .255 .255 10. 1. 0 .1 global

ودلوقتى هنعمل VRF CUST-A وهنعلمه ازاى يوصل لرقم Loopback 2

ISP(config)# ip route vrf CUST-A 2 .2 .2 .2 255 .255 .255 .255 10 .2 .0 .2 global

هتلاحظ انى زودت كلمة global فالاخر ...
لانه التواصل المباشر ما بين ال Different VRF مش هينفع بالطريقة دى ومحتاجين تعديل بسيط

والتعديل هو اننا لازم نستخدم ال Routing Table كوسيط بين ال Different VRF

فلما تضيف كلمه Global هيحصل بالظبط اللى احنا محتاجينه

فلو مثلا CUST-B محتاج يوصل لشبكة اسمها 1 . 1. 1 .1 هيبص فالجدول بتاعه وبعدين يبص فال Routing Table وبعدين ينقل من VRF CUST-B الى VRF CUST-A

بس فى حاجه اخيرة هنعدلها ... بما اننا محتاجين مساعدة ال Routing Table فلازم علشان يساعدنا يبقى عارف ال Nexthop اللى احنا محتاجين نستخدمها

فانا دلوقتى هعلم ال Routing Table ازاى يوصل لكل Nexthop فيهم

ISP(config)# ip route 10. 1. 0 .1 255 .255 .255 .255 e0/1
ISP(config)# ip route 10 .2 .0 .2 255 .255 .255 .255 e0/3

دلوقتى كل حاجه هتشتغل تمام ولو عملت Ping من CUST-A على رقم 2. 2 .2 .2
هتلاقى كل حاجه شغاله تمام

ودى كانت الطريقة الأولى باستخدام ال Static Route

إنتظر شرح الطريقة التانيه فالمقال القادم (رقم 4) باستخدام ال BGP ...

لو إستفدت من المقال ممكن تشاركه من هنا

للتواصل و حجز الكورسات عبر

المقال الثالث

VRF-Lite

بسم الله والصلاة والسلام على رسول الله

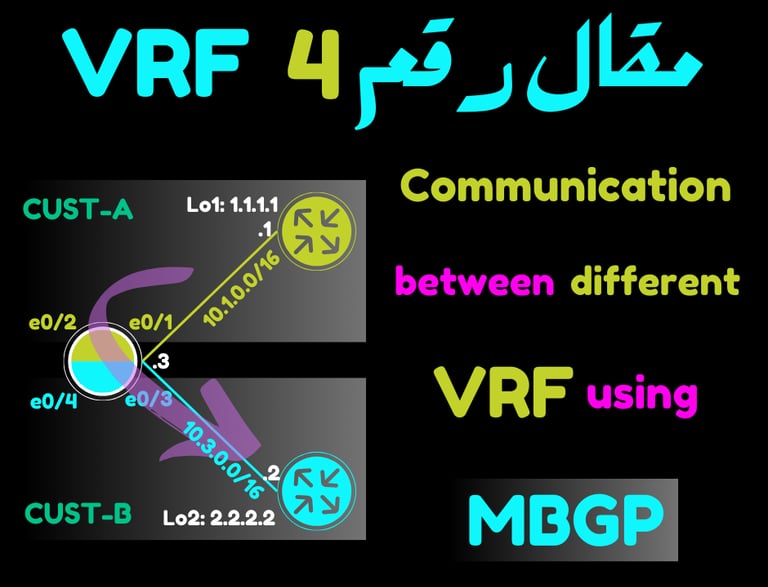

ده أن شاء الله المقال رقم 4 من سلسلة ال VRF ... كوباية القهوه بتاعتك ويلا بينا نبدأ

فالمقال رقم 3 شرحنا بشكل تفصيلي فكرة التواصل بين different VRF بإستخدام ال Static Route

واليوم ان شاء الله فالمقال رقم 4 هنشرح فكرة التواصل بين Different VRF بإستخدام طريقة تانيه وهى ال BGP

فالمقال السابق احنا عملنا Default Route عند ال Customer عشان ال ISP تساعده يوصل لاى مكان ...محتاجين المره دى كمان نعمل كده برده ... فهنكتب تانى الأوامر دى

CUST-A(config)# ip route 0. 0. 0. 0 0. 0. 0. 0 10. 1. 0. 3

CUST-B(config)# ip route 0. 0. 0. 0 0. 0. 0. 0 10. 2. 0. 3

وعلشان نـ test اللى هنشرحه فهنحتاج يكون عندنا Loopback address عند كل Customer

CUST-A(config)# int lo 1

no sh

ip add 1 .1 .1 .1 255 .255 .255 .255

exit

---

CUST-B(config)# int lo 2

no sh

ip add 2 .2 .2 . 2 255 .255 .255 .255

exit

----

هنبدأ دلوقتى نستخدم

Route Distinguisher : RD

ده رقم بيميز كل VRF وبيبقى مختلف عن ال VRF الآخر

وبنستخدمله الصيغه دى علشان نكتبه

ASN : Value

الرقم ده مهم جدا لانه لما بننقل الترافيك من مكان لمكان عبر ال Service Provider بنقدر نميز انه الترافيك دى تخص فقط ال VRF ده .. من خلال رقم ال RD

تانى حاجه هنحتاج نستخدمها هى ال

Route Targe: RT

وده برده بيكون فنفس شكل ال RD ولكن له هدف مختلف

من خلال ال RD انا عرفت انه الترافيك دى تخص ال VRF ده .. عرفت هى جاية منين

لكن معرفتش هى المفروض تروح فين ... هل هتروح لنفس ال VRF

ولا ل Different VRF .. وال RT هو اللى هيساعدنا فالموضوع ده

تعال أوضحلك أكتر

ISP(config)# ip vrf CUST-A

ISP(config-vrf)# rd 1:1

ISP(config-vrf)# route-target export 1:1

ISP(config-vrf)# route-target import 2:2

انا كده دخلت على ال SP Router وكتبت عليه انه VRF CUST-A هنميزه ب RD 1:1

وانه لما يجى يعمل إرسال هيبقى رقمه فال RT هو 1:1 ... الرقم ممكن يختلف عادى عن ال RD لكن انا عملته متشابه لسهوله الفهم ... فهو كده هيـ export للناس الشبكات بتاعته تحت اسم RT 1:1

وبما انى فالمقال هنا بكلمك عن التواصل بين different VRF فانا هقوله انا عاوزك تاخد من 2:2 نسبة الى ال Other VRF فهو هيـ import شبكات الناس التانيه اللى اسمها RT 2:2

ودلوقتى هنحتاج اننا نضيف كل ده داخل ال BGP .... لان الكلام ده كله بيستخدم ف ال Multi-Protocol BGP واللى بتبقى عباره عن أكتر من Address Family

زى مثلا IPv4, IPv6, VPNv4 وهكذا

واحنا دلوقتى هنستخدم IPv4 & VPNv4

VPNv4 دى اللى بيبقى جواها ارقام ال RT & RD

فهنكتب دلوقتى أوامر ال BGP

ISP(config)# router bgp 1

ISP(config-router)# bgp router-id 3 .3 .3 .3

ISP(config-router)# address-family ipv4 vrf CUST-A

ISP(config-router-af)# redistribute static

ISP(config-router-af)# redistribute connected

ISP(config-router)# address-family ipv4 vrf CUST-B

ISP(config-router-af)# redistribute static

ISP(config-router-af)# redistribute connected

exit

هتلاحظ انه انا تحت كل VRF دخلت جواها Static & Conncted هو فين ال Static ده ؟؟

ISP(config)# ip route vrf CUST-A 1 .1 .1 .1 255 .255 .255 .255 10 .1 .0 .1

ISP(config)# ip route vrf CUST-B 2 .2 .2 .2 255 .255 .255 .255 10 . 2 .0 .2

فهنا ال Static هو شبكة ال Loopback اللى انا ذكرتها سابقا

وال Connected موجوده هنا علشان ال Nexthop Add اللى هنستخدمه فال Static

وبكده يبقى جمعنا داخل ال BGP كل حاجه

شبكة ال Static بتاع ال Loopback

شبكة ال Connected علشان ال Nexthop

رقم ال RD علشان نعرف انه الترافيك جاية من انهى VRF

رقم ال RT علشان نعرف انه الترافيك المفروض توصل لانهى VRF

وعلشان تشوف كل ده محتاج تعمل الأمر ده

ISP# show bgp vpnv4 unicast vrf CUST-A

ودلوقتى تقدر تعمل Ping من CUST-A على رقم ال Loopback الخاص ب CUST-B

اللى هو 2 . 2 . 2 . 2 وهتلاقى كل حاجه اشتغلت تمام

ودى كانت الطريقة الثانية باستخدام ال BGP

وبكده نكون وصلنا لنهاية المقال الرابع والأخير فسلسلة مقالات ال VRF ... إن شاء الله تكون إستفدت من المقالات الأربعة.
